Везерометр QUV



Испытание материалов на УФ-стойкость и долговечность

Почти 50 лет лет везерометры компании Q-Lab Corporation (США) являются мировым стандартом при проведении испытаний материалов, покрытий и готовых изделий на УФ-стабильность, атмосферостойкость и долговечность. Везерометры QUV отличают точность, надёжность и простота в использовании

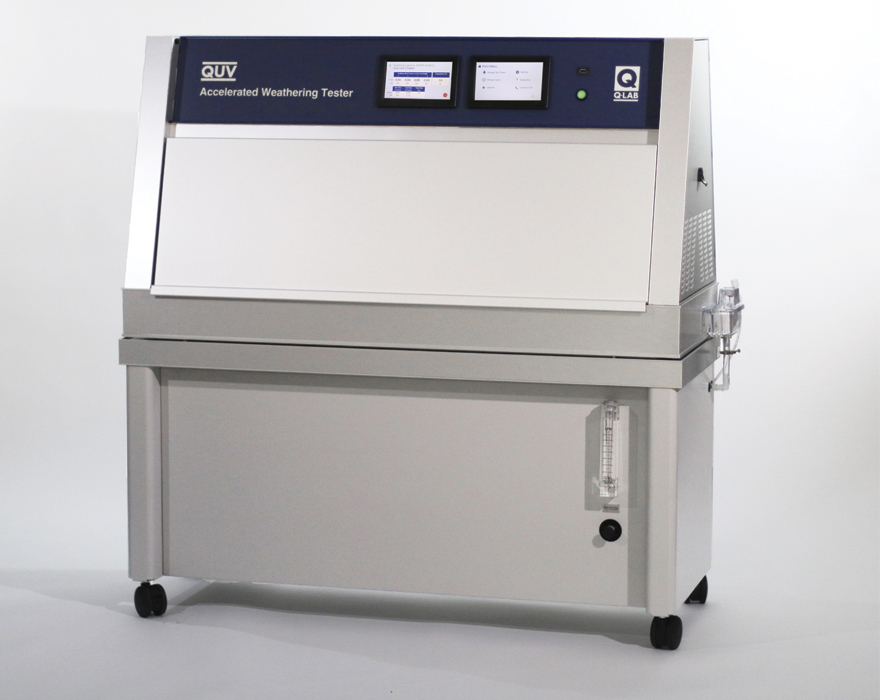

Испытательная климатическая камера QUV (аппарат искусственной погоды, установка типа УФИ) — самый популярный в мире везерометр для ускоренного старения материалов и изделий под воздействием неблагоприятных погодных факторов и УФ-излучения. Лучшая симуляция УФ-диапазона солнечного света.. везерометр QUV

Воздействие негативных атмосферных факторов

Любая вещь на открытом воздухе неизбежно подвергается разрушительному воздействию солнечного света, температуры и влаги. В результате происходят необратимые изменения - покрытия и материалы обесцвечиваются, теряют блеск, покрываются трещинами, теряют защитные и потребительские свойства, разрушаются.



Моделируя многократно увеличенное по интенсивности воздействие ультрафиолета, дождя, образование конденсата и температурные перепады вы ускорите процессы старения и разрушения, сэкономите время и сократите этап разработки новой продукции.

Если вы хотите узнать - как поведёт себя ваш продукт на открытом воздухе, каков будет его срок эксплуатации или наоборот - как быстро произойдёт биодеградация - проведите предварительные лабораторные испытания в везерометре QUV (аппарат искусственной погоды с УФ-лампами).



Сегодня в мире наилучшая корреляция результатов лабораторных испытаний с естественными условиями у везерометров QUV от компании Q-Lab Corporation (США)



Первый в мире.
Номер один.
Уже почти полвека...

Создав в 1970 году первый в мире везерометр с уф-лампами, компания Q-Lab и сегодня остаётся мировым лидером в разработке и производстве везерометров для испытания материалов на светостойкость и атмосферостойкость.



Испытания в везерометре QUV позволяют предсказать поведение материалов в реальных условиях эксплуатации. При этом значительно сокращается период испытаний по сравнению с обычными натурными испытаниями на открытом воздухе.

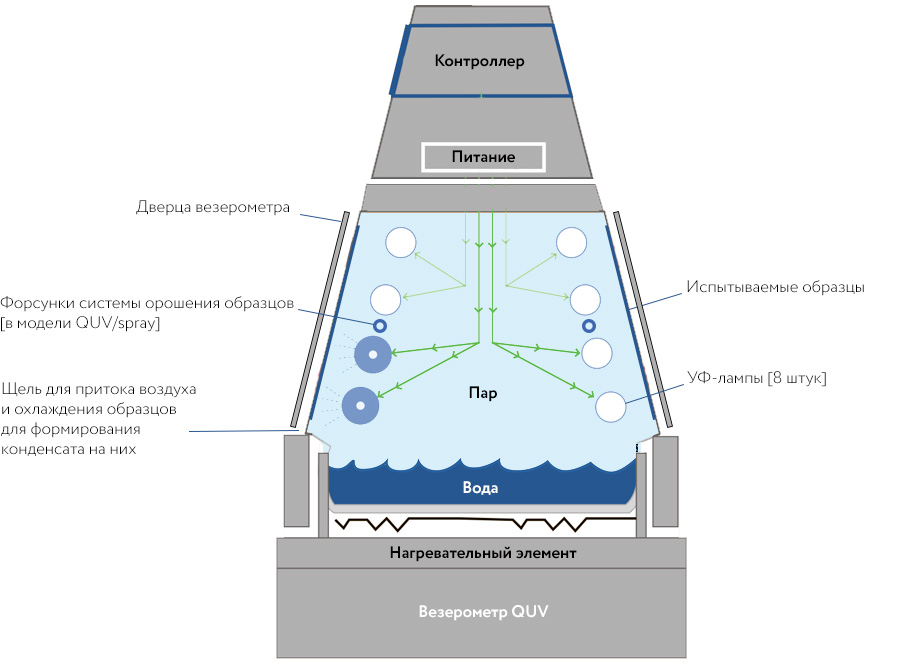

Воздействие влаги (дождь и роса) в везерометре QUV имитирует система орошения и конденсации. Разрушающее воздействие солнца обеспечивают 8 УФ-ламп с жестким коротковолновым излучением [313, 340 или 351 нм]. В памяти везерометра предустановлены типовые методы испытаний. Удобное меню позволяет создавать свои условия испытаний, чередуя нагрев образцов, воздействие «солнца» и влаги (дождь или конденсат).




Почему именно ультрафиолет, а не ксенон?


Жёсткое коротковолновое УФ-излучение является наиболее разрушительным компонентом солнечного света. Именно УФ-излучение вызывает разрыв полимерных цепочек С-С, коробление, растрескивание, меление, приводит к деградации и полному разрушению покрытий и материалов. Однако земной поверхности может достичь только УФ-излучение определённого диапазона - ближний ультрафиолет UVA и малая часть UVВ [диапазон длин волн 290-351 нм].



Кстати, наименьшая наблюдавшаяся длина волны солнечного излучения на Земле составляет 286 нм, она была выявлена в полярной области. Поэтому применение ламп типа ДРТ-400 со спектром излучения 240-320 нм для испытаний на светостойкость нам представляется нецелесообразным [если только ваша продукция не предназначена для эксплуатации в стратосфере].

УФ-лампы везерометра QUV с узким спектром излучения [максимальные пики в 313, 340 или 351 нм] являются идеальным источником, имитирующим УФ-диапазон природного солнечного света, достигающего поверхности Земли.



В везерометрах QUV можно установить максимальную мощность светового потока в 1,55 Вт/м2/нм [в отличие от стандартной 0,68 Вт/м2/нм]. Тогда мощность излучения 8 ламп, используемых в везерометрах QUV будет идентична многократно усиленному излучению полуденного летнего солнца в УФ-диапазоне.



Благодаря этому время испытаний в везерометре в разы меньше натурных испытаний на открытом воздухе. В вашей лаборатории солнце будет светить 24 часа в сутки, 365 дней в году.

Компания Q-Lab располагает собственными испытательными полигонами для натурных испытаний во Флориде [жаркий и влажный климат, Флорида-тест] и Аризоне [сухой и жаркий климат, Аризона-тест], на которых круглогодично ведутся испытания и мониторинг атмосферных условий. На основании получаемых данных вводятся коррективы в спектры излучений ламп для идеальной корреляции с природными условиями и спектральными характеристиками солнечного света.


Спектр ламп UVA340 - наилучший из доступных сегодня на рынке симуляторов природного солнечного света в УФ-диапазоне, вызывающем основную часть повреждений покрытий и материалов

Испытания с лампами UVB313 будут весьма полезны при тестировании высокопрочных материалов - таких как автомобильные покрытия или кровельные материалы

Примечание для пользователей нового ГОСТ 9.401-2018

ГОСТы новые, проблемы старые... или Осторожно, новый ГОСТ!
С 1 июля 2019 года на территории РФ и ТС вводится новый ГОСТ 9.401-2018. Новая редакция стандарта ГОСТ 9.401-2018 [равно как и старая] не раскрывает понимания коллективом авторов термина 'светостойкость' и разрешает применение везерометров QUV с УФ-лампами наравне с везерометрами с ксеноновыми лампами полного солнечного спектра излучения [260-820 нм] для испытаний декоративных свойств покрытия. ГОСТ прямо сообщает, что "допускается применять аппарат искусственной светопогоды с флуоресцентными излучателями UVA-340"



В результате, пользователи, планирующие оценить устойчивость покрытия к изменению цвета, начнут проводить испытания в везерометрах с УФ-лампами. Закономерно, что изменения цвета образцов происходить не будет, либо оно будет совершенно незначительным. А в итоге покрытие или изделие выцветет за один сезон в реальных условиях эксплуатации.



Поэтому мы всегда обращаем ваше внимание на тот факт, что в общемировой практике УФ-лампы с узким спектром излучения [UVB-313 или UVA-340] применяются для:
- физического разрушения покрытий и материалов [разрыв полимерных цепочек C-C с последующим короблением, трещиноватостью, мелением и пр.]
- фотодеградации [пожелтение или помутнение связующего, полимеров и пр.].



И совершенно не работают в качестве 'искусственного солнца' при оценке стабильности красящей способности пигмента [декоративных свойств]. Для оценки потери цвета следует применять только везерометры с ксеноновыми лампами [260-780 нм, полный солнечный спектр]. При этом, везерометры с ксеноновыми источниками излучения могут решать задачи, связанные с оценкой защитных свойств покрытия, благодаря тому, что в их спектре излучения присутствует УФ-диапазон.



Кроме того, для нас является загадкой - каким образом следует понимать следующий пассаж из текста стандарта: 'аппарат искусственной светопогоды с флуоресцентными излучателями UVA-340, в котором поддерживается поверхностная плотность потока ультрафиолетового излучения в диапазоне от 300 до 400 нм — (0,83 ± 0,02) Вт/м2'? Очевидно, что в тексте наличествует грубая ошибка и вместо 0,83 Вт/м2 следует подразумевать 83 Вт/м2 или 0,83 Вт/м2/нм



Ну и традиционно стандарт радует тем, что позволяет пользователю проводить испытания на аппаратах искусственной светопогоды с источниками излучения различной мощности светового потока [1120 Вт/м2, 730 Вт/м2 или 80 Вт/м2] с одним и тем же временем экспозиции образцов. При этом в тексте стандарта отсутствует хоть малейший намёк на корреляцию по итоговой суммарной мощности за цикл испытания. То есть, по мнению авторов ГОСТа, совершенно неважно - получит ваше покрытие условную суммарную дозу в 100% Дж при ксеноновой лампе, в 65% от этой дозы при ртутно-кварцевой или всего лишь 8% при флуоресцентной.


Какой тип ламп использовать?


Тип ламп определяется методом/стандартом испытаний или типом испытываемых образцов. В зависимости от требований стандарта применяется один из четырёх типов ламп для имитации УФ-спектра солнечного излучения:


UVA-340 - лучшее решение при испытаниях различных рецептур. Идеально коррелируют с результатами натурных испытаний большинства лакокрасочных материалов, полимеров, текстиля, покрытий, пигментов. Спектр ламп UVA340 - наилучший из доступных симуляторов солнечного света в УФ-диапазоне, вызывающем основную часть повреждений покрытий и материалов.



UVA-351 - имитируют УФ-свет, прошедший сквозь оконное стекло. Применяются для испытаний текстиля, автомобильных интерьерных материалов и печатных красок.



QFS-40 - "классические" лампы для испытаний автомобильных покрытий


UVB-313 - оптимальный инструмент разработчиков новых материалов и отделов контроля качества. Рекомендованы для УФ-стойких материалов и пластиков [кровельные материалы, наружные покрытия и пр.] Испытания с лампами UVB313 будут весьма полезны при тестировании автомобильных покрытий или кровельных материалов.


Cool White - специальные люминесцентные лампы холодного белого света для моделирования освещения внутри помещений (магазины, склады, офисы и пр.). Применяются только в везерометрах QUV/cw.



Время наработки ламп на отказ - 8000 ч (в QUV/basic - 1500 часов)


Компания Q-Lab Corporation производит все лампы, применяемые в своих везерометрах, самостоятельно и гарантирует их превосходное качество и надёжность.

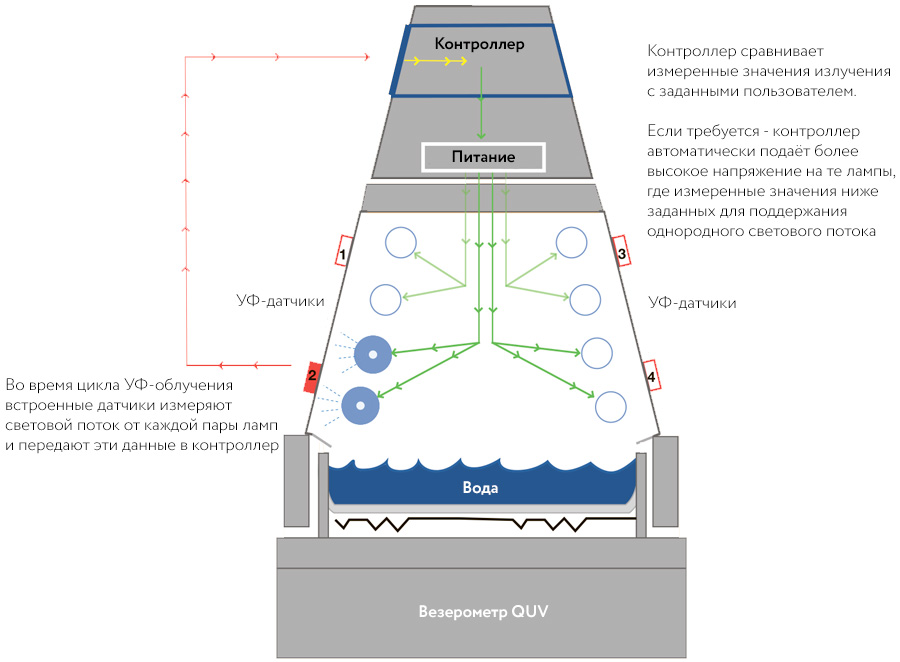

Контроль солнечного излучения — Solar Eye

Уникальная запатентованная система Solar Eye постоянно контролирует мощность ультрафиолетовых ламп для обеспечения максимальной производительности, сходимости и воспроизводимости результатов.



Система SolarEye автоматически поддерживает интенсивность излучения на заданном оператором уровне и постоянно отображает на дисплее текущее и заданное значение мощности УФ-потока. Просто установите уровень интенсивности УФ-излучения - и система будет автоматически его поддерживать, параллельно контролируя процесс старения ламп и сообщая о необходимости их замены.

Системой SolarEye оснащены все везерометры, кроме модели basic. Благодаря постоянному контролю мощности излучения срок службы ламп составляет не менее 5000 часов.



Пользователи везерометров модели basic вынуждены менять лампы каждые 1500 часов.


Простота и надёжность

Везерометры QUV просты в эксплуатации. Это надёжные, полностью автоматизированные системы, работающие 24 часа в сутки, 365 дней в году.



В памяти везерометра предустановлены типовые методы испытаний. Удобное меню позволяет создавать свои условия испытаний, чередуя нагрев образцов, воздействие «солнца» и влаги (дождь или конденсат)



Все везерометры оснащены энергонезависимой памятью. При аварийном отключении электричества везерометр автоматически продолжит испытания с момента остановки.

- Удобная система управления и программирования
- Энергонезависимая память
- Поддержка протокола Ethernet
- Самодиагностика с системой оповещения
- Быстрая и простая калибровка с системой AutoCal



Везерометр адаптирован для России - нагревательный элемент расположен под поддоном, что исключает образование на нём накипи и выход из строя. Сам поддон легко вынимается и моется обычным средством от накипи.


Режим «орошение/дождь»

Воздействие дождя на разогретые солнцем образцы (требование, например, режима 3-17 или 4-16 по ГОСТ 9.401-91), имитирует система орошения везерометра. Резкое охлаждение образцов (термоудар/термошок) способствует ускорению коррозии, вызывает дефекты и разрушение лакокрасочных покрытий, полимеров или тканей.



12 разбрызгивающих воду форсунок смонтированы между лампами. Во время цикла орошения лампы отключаются.

Везерометр потребляет 2 типа воды - водопроводную (для конденсации) и очищенную (для орошения). Требования к качеству воды указаны в "Требованиях к установке везерометра QUV".

Рекомендуемый расход воды для орошения - 7 л/мин (расход легко и просто регулируется ротаметром). Но некоторые методы, например режим "3-17" по ГОСТ 9.401-91 требуют весьма производительной системы подготовки воды (до 80 л/час).



Мы стараемся максимально быстро реагировать на пожелания наших пользователей, поэтому с июля 2011 года все российские клиенты получили возможность снизить свои расходы при использовании везерометров QUV/spray. Это стало возможным благодаря новейшей системе рециркуляционной очистки воды RePure с накопителем на 20 литров!


Режим «конденсат/роса»

Исследования показывают, что в 80% случаев именно роса и конденсат, а не дождь являются главным источником влаги при разрушении покрытий и материалов.



Именно поэтому мы оснастили все модели наших везерометров QUV системой конденсации, имитирующей воздействие росы на испытываемые образцы.

Конденсат или роса в отличие от кратковременного система орошения QUVвоздействия дождя «работают» по 5-6 часов в сутки и в сочетании с повышенной температурой создают эффект «агрессивной воды». Во всех везерометрах QUV атмосфера co 100% влажностью и конденсацией влаги на образцах обеспечивается испарением воды в специальном поддоне с подогревом.


Режим «УФ-облучение + дождь»

Несмотря на то, что данная комбинация условий испытаний представляется нам весьма странной [как часто у вас во время дождя светит яркое солнце?] - в нашем везерометре возможно запрограммировать даже такую 'экзотику'!

Однако, за наш 47-летний опыт в разработке и создании лучших в мире везерометров с УФ-облучением, мы ни разу не сталкивались с реальной задачей со стороны наших клиентов, которая требовала бы подобного решения.

Большая вместимость образцов - 48 штук!


[пример испытания образцов антивандального покрытия на мраморе для защиты статуй]

Везерометры QUV в стандартной комплектации оснащаются набором из 24 держателей для плоских образцов. В них можно разместить 48 тест-панелей 75 × 150 мм, толщиной до 6 мм [2 образца/держатель].



При подготовке образцов мы рекомендуем применять специальные тест-панели Q-Panel (сталь, алюминий, фосфатированное железо...).

Везерометры QUV позволяют испытывать не только плоские образцы с лакокрасочным покрытием или листовые материалы.



Имеются специальные держатели для оптических линз, кровельных материалов, флаконов, бутылок и прочих объёмных образцов, толщиной до 30 см!

Стандартные держатели для плоских образцов


Стандартные держатели [в комплекте с QUV]

держатель для плоских оброазцов

V-131.3-K - комплект из 25 держателей
- для образцов размером 75 х 150 мм [3" x 6"]
- облучаемая площадь образца 95 х 63 мм



Средние держатели

V-131.4-K - комплект из 18 держателей
- для образцов размером 100 х 150 мм [4" x 6"]
- облучаемая площадь образца 95 х 88 мм

Большие держатели

держатели для образцов в везерометре QUV

V-131.6-K - комплект из 13 держателей
- для образцов размером 150 х 150 мм [6" x 6"]
- облучаемая площадь образца 95 х 132 мм



Клипсы для образов толщиной 6 - 19 мм

V-133-K - комплект из 50 прижимных клипс


Держатели для объёмных образцов

Держатели образцов пластиков на растяжение

держатели для образцов в везерометре QUV
V-131.3T-X - держатель для "лопаток" из пластика

- в одном держателе можно испытывать до 3 образцов
- уточняйте при заказе длину [максимальная - 200 мм]

Держатели образцов из дерева

держатели для образцов в везерометре QUV
V-4962-K - держатель образцов из дерева и ПВХ
- размер образцов - до 495 х 38 х 324 см
- возможно размещение сразу двух образцов
- необходимо заказывать 4 держателя для QUV

Держатели объёмных образцов

держатели для образцов в везерометре QUV
V-4961-X - держатель образцов готовой продукции
- размер образцов до 495 х 324 см и до 25 мм толщиной
- необходимо заказывать минимум 2 держателя для QUV

Держатели малых изделий

держатели для образцов в везерометре QUV
V-4960-X - держатель образцов размером до 75 х 324 см и до 25 мм толщиной
- образцы закрепляются с помощью затягивающихся пластиковых фиксаторов
- необходимо заказывать 6 держателей для QUV

Держатели малых изделий [регулируемые]

держатели для образцов в везерометре QUV



V-4019-X - держатель малых изделий [регулируемый]
- возможность испытаний образцов размером до 85 см высотой и до 25 мм толщиной
- образцы закрепляются с помощью зажимов
- держатели позволяют размещать линзы для очков, маленькие изделия и пр.


Держатели на заказ

Если наши стандартные держатели не подходят для ваших образцов продукции - мы готовы предложить индивидуальные держатели.
держатели для образцов в везерометре QUV
Совершенно не важно - что именно будет испытываться, главное - фиксированное расстояние от образца до облучающих УФ-ламп. После предоставления размеров ваших образцов - мы сообщим стоимость изготовления для них держателей

Калибровка по ISO

Единственная в мире система диагностики/калибровки везерометра AutoCal оповещает пользователя о необходимости калибровки. С помощью радиометра UC [unversal calibration system] производится настройка датчиков излучения и калибровка ламп. Процедура калибровки занимает 5 минут и не требует остановки испытания.



Система UC предназначена для калибровки датчиков излучения и температуры, расположенных в везерометрах QUV или Q-SUN, оборудованных системой контроля освещенности SOLAR EYE. Система состоит из портативного сенсорного дисплея UC1 и различных умных датчиков.



UC1 питается от испытательной камеры и никогда не нуждается в калибровке. Встроенная батарея в UC1 поддерживает параметры даты, времени и языка при отключении. Индивидуальные датчики излучения или температуры умеют сохранять данные калибровки и автоматически распознаются системой UC1 при подключении.



Модели везерометров QUV

Модель Тип лампы Режим
"конденсат-роса"
Система контроля ламп
Solar Eye
Режим
"увлажнение-дождевание"
Калибровка ламп по ISO
QUV/se UVA или UVB + + - +
QUV/spray UVA или UVB + + + +
QUV/basic UVA или UVB + - - -
QUV/cw флуоресцентные лампы - + - +
Габаритные размеры всех моделей (Д х Ш х В) — 1370 × 530 x 1350 мм, вес — 136 кг



Технические характеристики

Модель QUV/se QUV/spray QUV/cw QUV/basic
Диапазон температур нагрева образцов, С°:
цикл облучения
цикл конденсации
+45...80
+40...60
+45...80
+40...60


+35...80
-

+45...80
+40...60
Режим «дождевание/орошение»
- + - -
Режим «конденсат/роса»
+ + - +
Расход воды:
конденсация
орошение*
8 л/день
-
8 л/день
7 л/мин
-
-
8 л/день
-
Вместимость рабочей зоны,
количество образцов размером 75 х 150 мм
48 образцов
50 образцов
Питание 230/50В, 8A
(1,8 кВт максимум)
230/50В, 7A
(1,8 кВт максимум)
Срок работы лампы, ч 5000 1500

*указано среднее значение. Некоторые методы могут требовать более производительной системы водоподготовки.


Ультрафиолетовые лампы

наши везерометры могут быть укомплектованы самым разным дополнительным оборудованием для проведения испытаний в соответствии со всеми основными мировыми и корпоративными отраслевыми стандартами и методами.



Наименование и описание Артикул Цена 12 шт 24 шт 48 шт
UVA-340, лампы для везерометров QUV/basic, QUV/se и QUV/spray UVA-340
UVA-351, лампы для везерометров QUV/basic, QUV/se и QUV/spray UVA-351
UVB-313 EL, лампы для везерометров QUV/basic, QUV/se и QUV/spray UVB-313EL
QFS-40, лампы для везерометров QUV/basic, QUV/se и QUV/spray QFS
Cool White, лампы для везерометров QUV/basic, QUV/se и QUV/spray V-60183

Радиометры для калибровки ламп

наши везерометры могут быть укомплектованы самым разным дополнительным оборудованием для проведения испытаний в соответствии со всеми основными мировыми и корпоративными отраслевыми стандартами и методами.



Наименование и описание Артикул Цена
Универсальный калибратор [радиометр] с сенсорным дисплеем UC1
"Умный" датчик излучения для калибровки УФ-ламп UV 313/340/351 UC10/UV
"Умный" датчик излучения для калибровки УФ-ламп UV Cool White (Lux) UC10/CW

RePure. Экономим воду - сохраняем деньги

Q-Lab Corporation заботится о своих пользователях и стремится к максимальной оптимизации издержек, связанных с эксплуатацией везерометров QUV/spray или QUV/se. Одним из примеров такого подхода является новая система повторной очистки воды. В везерометрах QUV вода необходима для орошения образцов и образования конденсата. Система RePure позволяет сохранить предварительно очищенную воду и тем самым - сэкономить немалые деньги.

везерометр QUV - система рециркуляционной очистки воды RePure



Основная задача, которую решает система RePure - постоянная очистка воды, циркулирующей в везерометре. Результат - экономия дорогой предварительно очищенной воды (тип II), которую обычно просто отводят в дренаж. Например, если ваш везерометр работает с циклом орошения 4 часа/день, то экономия составляет 1860 литров в сутки! При этом, вода, циркулирующая в системе всегда гарантированно высокого качества, в отличие от системы обычной циркуляции в некоторых везерометрах других производителей.



Система рециркуляционной очистки воды не является заменой основной системе водоподготовки. Вы в любом случае обязаны подавать на систему орошения везерометра предварительно подготовленную воду (например, с помощью системы водоподготовки ELGA LabWater).



Где приобрести везерометр в России и странах СНГ

Поставки везерометров QUV на территории Российской Федерации, стран Таможенного Союза и СНГ осуществляет официальный дистрибьтор Q-Lab Corporation - компания ЗАО "Контроль качества" [г.Санкт-Петербург]. Связаться с компанией для получения коммерческого предложения, технической информации или для получения консультации вы можете по следующим координатам:



196602, г. Санкт-Петербург, г. Пушкин
ул. Малиновская д.8 офис 12Н
телефон: (812) 677-93-16
e-mail: info@qualicont.ru

Пуско-наладочные работы и обучение пользователей

Ввод в эксплуатацию везерометров QUV осуществляется специалистами нашей сервисной службы. Все наши специалисты прошли соответствующую подготовку на заводе-изготовителе и регулярно повышают свой профессиональный уровень, посещая ежегодные тренинги. Подготовку места для установки везерометра и обеспечение инженерной части [подвод электричества, воды, дренаж] пользователь обеспечивает самостоятельно.


Гарантийное обслуживание и послегарантийный сервис

Мы оказываем поддержку пользователей в течение всего периода жизни наших везерометров. Как любое сложное устройство, наши везерометры безусловно требуют регулярных регламентных работ, которые необходимо проводить раз в год. По желанию пользователя эти работы могут быть проведены нашими специалистами. На складе нашего сервис-центра имеются в наличии все необходимые расходные материалы, запасные части и дополнительные принадлежности.
